RAW

There is two types of RAW file:

1. The one stored in the folder DATA/ and named BACKDROP.RAW
2. Other stored in the folder M/ (DAUSO1EA.RAW, DSTUDY1.RAW, ...)

DATA/*.RAW

Header

+0x00 :     IMG_TYPE        [DWORD]
+0x04 :     WIDTH           [WORD]
+0x06 :     HEIGHT          [WORD]
+0x08 :     DATA            [BYTE] * (FILESIZE - 8)

Data

If IMG_TYPE is equal to 0x03 then the data are encoded using RLE.

The data are raw 8 bit palletized image.

Example

The file BACKDROP.RAW is from the DEMO version.

> md5sum BACKDROP.RAW
2c9debcf210c1bfa089c5dbfae7d2f40 BACKDROP.RAW
> hexdump -n 8 -C BACKDROP.RAW
00000000  03 00 00 00 80 02 90 01                           |........|
00000008

Header information:

[+] flag         = 0x00000003       // TYPE RLE
[+] width        = 0x0280 (640)
[+] height       = 0x0190 (400)

Data:

> hexdump -s 8 -C BACKDROP.RAW | head -3
00000008  ff 4e ff 4e 4e fe 78 ff  4d ff 4d ff 4d 4d 78 4e  |.N.NN.x.M.M.MMxN|
00000018  78 ff 4e ff 4e ff 4e ff  4e ff 4e ff 4e ff 4e ff  |x.N.N.N.N.N.N.N.|
00000028  4e fb 4e f2 78 b3 c4 f2  0a f4 08 f3 76 f2 bc 76  |N.N.x.......v..v|

RLE result:

0000  4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e   NNNNNNNNNNNNNNNN
0010  4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 4e 78   NNNNNNNNNNNNNNNx
0020  78 78 78 78 78 78 78 78 78 78 78 78 78 4d 4d 4d   xxxxxxxxxxxxxMMM
0030  4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d 4d   MMMMMMMMMMMMMMMM

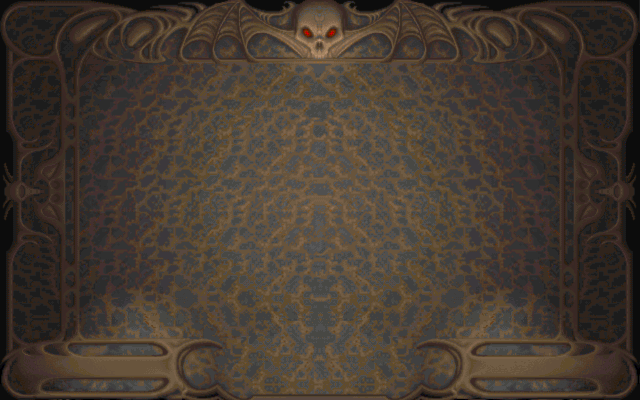

Image result:

Note

Palette used is the one from HERE

M/*.RAW
